土工格柵在路面裂縫中的應用有哪些呢？今天小編來聊一聊，下面一起看一下吧。
瀝青混凝土路面的裂縫類型
一般來說，瀝青混凝土路面裂縫大體分為兩種類型：一種是荷載型裂縫，即主要由于行車荷載作用下產生的裂縫，在車輛荷載作用下，半剛性基層底部產生拉應力，如果拉應力大于基層材料的抗拉強度，則基層底部很快開裂，直至影響到瀝青面層，另一種是非荷載型裂縫，以溫度裂縫為主的低溫收縮裂縫和溫度疲勞裂縫，由于施工工藝不當或用了不合格材料產生的裂縫，兩種類型的裂縫分別通過橫向裂縫、縱向裂縫、網裂和反射裂縫等形式表現出來。
裂縫產生原因及預防措施
1、橫向裂縫
（1）表現形式
裂縫與路中心線基本垂直，線寬不一，縫長有的貫穿整幅路面，有的路面部分開裂
（2）產生原因
①瀝青質量沒有達到該地區施工氣候要求或沒有達到相關技術標準，致使瀝青混凝土面層收縮或溫度疲勞應力大于瀝青混凝土的抗拉強度，產生橫向裂縫
②施工縫處理不當，接縫不緊密，造成不同部位結合不良，從而產生橫向裂縫
③半剛性基層由于水泥劑量、施工質量等綜合因素產生的路面收縮裂縫，通過橫向裂縫形式表現出來
④橋梁、涵洞等結構物回填部位沒有按照要求進行施工，或處理不得當，從而產生不均勻沉降，導致路面產生橫向裂縫
（3）預防措施
①按照《公路瀝青路面施工技術規范》中的相關要求，結合該地區的氣候條件和道路等級選用符合要求的瀝青種類，以減少或消除瀝青面層的溫縮裂縫，施工中所采用的瀝青應該到本地區相關試驗檢測機構進行試驗檢測，驗證其是否符合相關技術標準
②合理組織施工，攤鋪?zhàn)鳂I(yè)盡可能連續，盡量避免冷接縫，如不能避免，冷接縫應按照要求先將已壓實的攤鋪帶邊緣切割整齊，清除浮料，用新的熱混合料敷貼到接縫部位，使冷料部位預熱軟化，清除敷貼料，向接縫壁涂刷0.3-0.6kg/m的粘層瀝青，再攤鋪新的瀝青混合料。
③充分壓實橫向接縫，碾壓時，壓路機先在橫向接縫已壓實的路幅上，鋼輪伸入新攤鋪部位15厘米左右，然后每壓一遍向新鋪層移動15-20厘米，直到壓路機完全進入新攤鋪層，然后再轉入縱向碾壓
④半剛性基層所用的水泥宜為質量穩定旋轉窯生產，水泥劑量應符合設計及施工要求，并且水泥與其他混合料要充分拌和，使之均勻。路用水泥應該按照要求頻率到相關部門進行試驗檢測。
⑤橋涵回填部位應選擇透水性及材質良好的砂礫等材料，并按照要求填筑充分碾壓；沉降嚴重地段，應先進行軟土基處理，并合理組織施工，以減少回填部位的不均勻沉降
2、縱向裂縫
（1）表現形式
裂縫走向基本與路線走向平行，裂縫長度和寬度不一
（2）產生原因
①路基填筑使用了不合格材料，路基吸水膨脹引起路面開裂。
②縱向加寬沒有按照要求進行施工，或碾壓沒有達到要求，從而造成加寬部位沉降，產生縱向裂縫。
③路基邊坡坡度小于設計值，路基邊坡壓實度不足產生滑坡。
④邊溝過深，使實際填土高度加大從而產生滑坡，造成路面開裂。
⑤面層前后攤鋪相接處的冷接縫沒有按照相關要求進行處理，結合不緊密而相互脫離，產生縱向裂縫。
（3）預防措施
①使用合格材料填筑路基或?qū)μ盍线M(jìn)行處理后再進行填筑。
②舊路加寬或半填半挖路段，路基填筑應先將邊坡松土清除，并按照填土厚度要求逐級進行臺階處理并充分碾壓。
③路基施工分層填筑，邊坡充分壓實，采用重型壓實標準；正確放坡，高填方路段放緩邊坡，減少邊溝深度。
④面層施工盡可能采用全幅攤鋪，如不具備全幅攤鋪條件，可兩臺攤鋪機前后緊跟攤鋪，盡可能避免前幅混合料已冷卻再進行后半幅攤鋪，確保混合料熱接。
3、網狀裂縫
（1）表現形式
裂縫縱橫交錯，縫寬在1毫米以上，縫間距離在40毫米以下，裂縫面積在1米以上。
（2）產生原因
①縱橫裂縫出現后，繼續擴展，尤其在北方地區，經過冰凍水的侵入發展而成。
②瀝青混合料質量差，拌和時間過長，拌和溫度過高或者在儲料倉中存儲時間過長，瀝青本身老化，導致混合料抗變形能力降低而易產生的裂縫。
③瀝青的性能差，尤其是低溫抗變形能力過低。
④路面結構中含有軟弱夾層，粒料層松動，水穩定性差，從而形成網狀裂縫。
⑤瀝青層的厚度不足，水分侵入。導致層間結合較差，加速了網狀裂縫的形成。
⑥瀝青總體強度不足，在損壞初期形成網裂，后裂縫逐步擴展，裂縫間距變小。
（3）預防措施
①采用低溫變形能力高的優質瀝青，并按照要求控制好瀝青混合料的拌和質量。
②瀝青面層攤鋪前，認真檢查下承層的施工質量，及時清除泥灰等雜物，處理好軟弱層，保證下承層穩定，并噴灑0.7~1.1l/m的透層油，必要時可以按照要求灑石屑或砂，保證層間結合。
③瀝青各層要滿足最小施工厚度的要求，保證上下之間有良好的連接，并從設計、施工、養護上采取相應的措施及時排除雨后結構層內的積水。
④路面結構設計中應該做好交通量調查和預測工作，使路面結構組合和路面總體強度滿足設計年限內交通荷載的要求。有條件的可以采用瀝青碎石柔性基層，以緩解網狀裂縫程度。
4、反射裂縫
（1）表現形式
基層產生裂縫以后，在溫度和行車荷載的作用下，裂縫逐漸反射到瀝青混凝土面層，路面的裂縫形式與基層裂縫形式基本一致。對于半剛性基層以橫向裂縫居多，對于柔性路面上加蓋的瀝青結構層，裂縫形式不一，主要取決下承層。
（2）產生原因
①在已經開裂的舊瀝青、舊水泥路面上加鋪瀝青面層，由于溫度的變化（降低），老路面的裂縫繼續拉開，從而使新鋪層在舊裂縫處斷開。
②由半剛性基層溫縮開裂引起的反射裂縫。
③新鋪半剛性基層隨著混合料中水分的減少產生干縮和干縮應力，從而產生開裂，反射到瀝青面層。
（3）預防措施

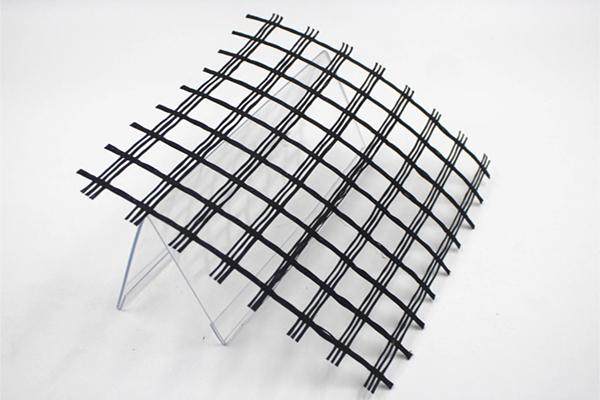

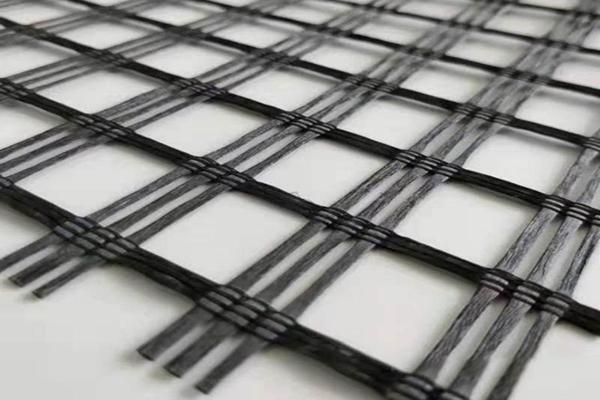

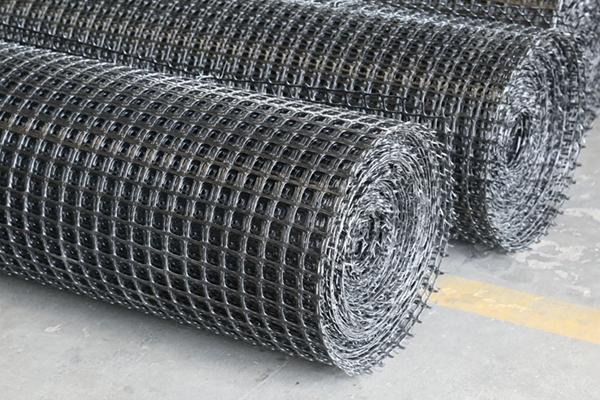

①在舊有路面上加鋪瀝青面層，最好先銑除原有路面后再進行加鋪；或者鋪設土工布或土工格柵，以減少反射裂縫。
②適當控制基層材料中粉料的含量及塑性指數，小于0.075毫米的顆粒含量不應超過5%。
③基層施工盡可能使混合料在接近最佳含水量狀態下碾壓，并且碾壓充分，保證基層強度；同時要加強對已完基層的養生，要盡早鋪筑上層，或進行封層，以減少干縮縫。
裂縫的處理措施
瀝青路面裂縫產生后，應及時予以處理，防止水等有害物質侵入，影響道路使用壽命。對于細裂縫（2～5毫米）可用乳化瀝青進行灌縫處理；對于大于5毫米的粗裂縫，可用改性瀝青（如SBS改性瀝青）進行灌縫處理；灌縫前，必須清除縫內、縫邊碎料、垃圾等，并保證縫內干燥；灌縫后，表面應灑布粗砂或3～5毫米的石屑。
以上就是今天的內容，感謝大家的閱讀和觀看，希望對大家有幫助，如果您有什么不懂的，歡迎聯系我們的工作人員，我們將竭誠為您服務，期待我們以后的合作。
